16 LED’li Yürüyen Işık Devresi Nasıl Yapılır Devre Şeması

16 LED’li Yürüyen Işık Devresi Nasıl Yapılır Devre Şeması

16 LED’li yürüyen ışık devresinde CMOS entegre ailesinden olan 4015 slıift register entegresi kullanılmıştır. Bu entegre içerisinde iki adet 4 bitlik slıift register bulunmaktadır. Devre, her clock palsinin uygulanması ile önce IC1 entegresi çıkışına bağlanmış olan LED’ler sıra ile kayarak yanar. Entegre içerisindeki slıift registerler 8 bitlik çıkış verecek şekilde bağlantı yapılırlar. Son LED’in bilgisi IC2’nin (7 nolu ayak) DATA (bilgi) girişine uygulanır. Bu entegrenin de çıkış LED’leri sıra ile kayarak en son LED’e kadar yanarlar. En son LED yandığı zaman buradaki bilgi transistor ile terslenerek ICl’in DATA girişine (7 nolu ayak) uygulanır. Bu kez çıkış LED’leri sıra ile kayarak sönerler.

16 LED’li Yürüyen Işık Devresi Malzemeleri

İki aded 4015 entegresi
Bir adet BC238 transistör
İki adet 1.5k direnç
Dört adet 10k direnç
On altı adet 1K direnç
On altı adet LED
Bir adet 4.7uF kondansatör

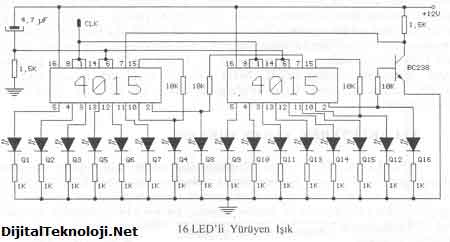

16 LED’li Yürüyen Işık Devresi Devre Şemesaı
