Frekans Bölücü Devresi Nasıl Yapılır Devre Şeması

Frekans Bölücü Devresi Nasıl Yapılır Devre Şeması

devresi için aşağıdaki devrede 4017 onlu sayıcı entegresi, çıkış ayaklarına anahtarlar konularak bölücü olarak düzenlenmiştir. Girişe uygulanan clock sinyali, entegre çıkışlarındaki herhangi bir anahtarın kapatılması ile devrenin çıkış ucunda o değere bölünür. Örneğin girişe 1 Khz’lik kare dalga sinyali uygulandığında, anahtarlardan da S5 kapalı olduğunda çıkıştan elde edilecek sinyal, giriş sinyalinin 5’e bölünmesi ile elde edilen sinyaldir.

Devres Malzeeleri:

1 adet 4017 Entegresi

1 adet 4001 Entegresi

10 adet Anahtar

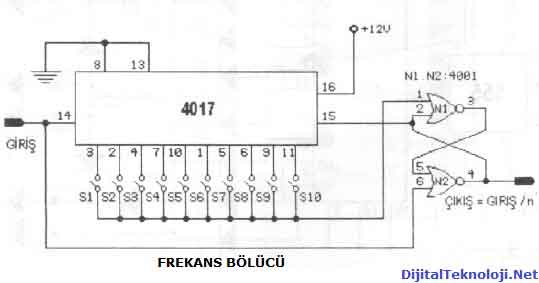

Frekans Bölücü Devre Şemesı:
