Karaşimşek Devresi

Karaşimşek Devresi

Şekildeki devrede, her bir clock palsinde çıkışlar Q0…Q5 arasına kadar sıra ile değiştikten sonra Q6 çıkışı aktif olduğu zaman, bu uçtaki bilgi diyot ile Q4 ucuna bağlı LED’e aktarılır. Sonraki Q7…Q9 çıkışlarında diyotlar ile geri uçlara aktarılır ve sayım geriye doğru devam eder. Bu durum diyotlar ile sağlanır. 4017’nin girişinde clock palsi olduğu müddetçe çıkışlar Q0…Q5 arasında ileri, Q6…Q9 arasında da geri döner. Böylece LED’ler gibi yanıp söner.

:

4017 Entegresi

10 tane 4148 diyot

6 Adet LED

1K direnç

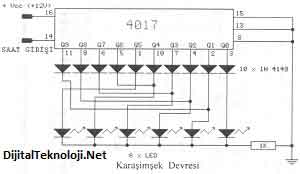

Şeması:
