Eklenerek Yanan Yürüyen Işık Devresi Nasıl Yapılır Devre Şeması

Eklenerek Yanan Yürüyen Işık Devresi Nasıl Yapılır Devre Şeması

devresinde 74164 entegresi, TTL entegre ailesine ait shift register’dir. 555 entegresi ile üretilen clock sinyali ilk önce üstteki shift register’e uygulanmıştır. Her clock palsinde çıkışı bir kayarak ilerleyen entegre, en son LED (LED8) yanınca buradaki bilgiyi VE (AND) kapısının girişine uygulanır. Diğer ucunda clock sinyali olan kapı açılarak alttaki entegreye de clock palsi uygulanmasını sağlar. Bu defa alttaki entegrenin çıkışları sıra ile birer LED kayarak ilerler. Bu entegrenin en son LED’i (LED 16) yanınca buradaki sinyal, transistörle yapılmış DEĞİL (NOT) kapısı ile terslenerek devrenin CLEAR (SİLME) girişine uygulanır. Devre sıfırlanır ve bütün LED’ler söner. İşlem tekrar yeniden başlar.

Eklenerek Yanan Yürüyen Işık Devre Malzemeleri

İki adet 74164 entegresi
Bir adet 555 entegresi
1 adet 7408 entegresi
16 adet 560 OHM direnç
1 adet 1K direnç
1 adet 1.5k direnç
1 adet 4.7k direnç
1 adet 220 OHM direnç
1 adet 500k potansiyometre
16 adet LED
1 adet 10 uF kondansatör
1 adet 100nF kondansatör
1 adet BC338 transistör

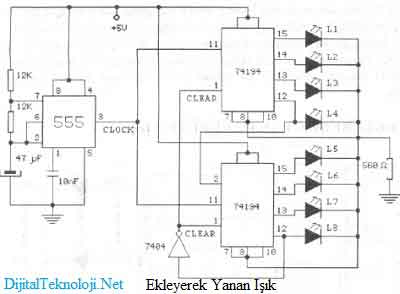

Eklenerek Yanan Yürüyen Işık Devre Şeması:
