Ekleyerek Yanan Işık Devresi Nasıl Yapılır Devre Şeması

Ekleyerek Yanan Işık Devresi Nasıl Yapılır Devre Şeması

Ekleyerek yanan ışık devresi aşağıdaki şekilde TTL entegre ailesinden olan 74194 shift register entegresi kullanılmıştır. Her bir clock palsinde üstteki entegrenin çıkışındaki LED’ler sıra ile kayarak yanarlar. Son LED’in bilgisi alttaki entegreye giriş bilgisi olarak uygulanır. Bu entegrenin çıkış LED’leri sıra ile kayarak yanarlar. En son LED yandığında buradaki bilgi 7404 entegresindeki DEĞİL kapısı ile terslenerek 74194 entegrelerinin clear (silme) girişlerine uygulanır. Çıkıştaki tüm LED’ler söner ve işlem tekrar baştan devam eder.

Devresi Malzemeleri:

2 adet 74194 entegresi
1 adet 555 entegresi
1 adet 7404 entegresi
2 adet 12k direnç
1 adet 560 OHM direnç
1 adet 47uF kondansatör

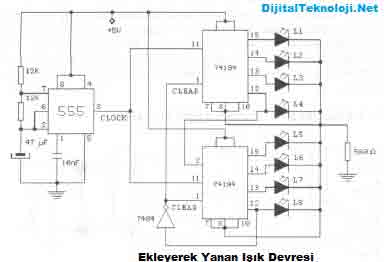

Devre Şeması:

Ekleyerek-Yanan-isik-Devresi

Facebook'ta Paylaş
Whatsapp'ta Paylaş
Facebook'ta Paylaş
Whatsapp'ta Paylaş
Yorumlar

Yorum (2 Yorum)

  1. cengiz dedi ki:

    İyi günler.
    Bu devreyi yapmak istiyorum fakat devre görüntüsü pek net değil. Bende devreyi görsel olarak calıştırıp daha sonra yapacağım. Daha net bir görsel paylaşmanız mümkün mü?

    • admin dedi ki:

      Görsel net değil, fakat malzeme çok az. malzeme listesine bakarsanız hangilerinin olduğunu kolayca çıkartabilirsiniz. Entegrelerin bacak numaralarını da datasheet yardımıyla kolayca halledebilirsiniz.
