Trafik ışığı devresi , 4017 entegresi ve aşağıda gördüğünüz devrede kullanılan diyotların bağlantı özelliği dikkate alınarak tasarlanmıştır. Diyotlar ile yapılan bağlantı, 4017’nin çıkışlarını LED’lerin yanma sürelerini ayarlayacak şekilde düzenlenmiştir. Karşılıklı yerleştirilecek olan LED’ler, bir grupta 4 birim kırmızı, 5 birim yeşil, 1 birim sarı yanacak şekilde bağlanırlar. Diğer grupta aynı bu şekilde düzenlenir.
Trafik Işığı Devresi Malzemeleri:
1 adet 4017 Entegresi
1 adet 555 Entegresi
12 adet 1N4148 Diyot
2 adet Kırmızı LED
2 adet Sarı LED
2 adet Yeşil LED
1 adet 1K direnç
1 adet 10K direnç
1 adet 100K Potansiyometre
1 adet 100mikroF kondansatör
1 adet 15nF kondansatör

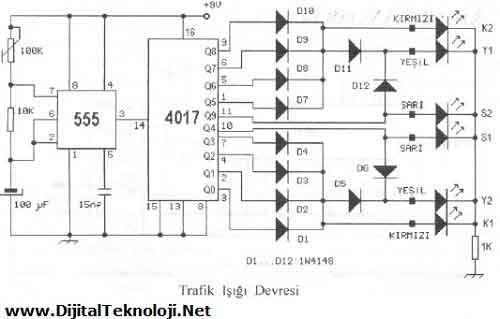

Trafik Işığı Devresi Şeması:
Ares devresini de paylaşır mısınız
Merhaba, bu devrenin çalışma prensibi ne oluyor ??
7542 arıyorum şifre istiyo ben bi şifre koymadım nerden alım şifreyi
Merhaba. Bu devrenin artı kısmını gördüm fakat eksi kısmını göremedim, yardımcı olursanız sevinirim…
Merhaba, 555 entegresinin 1. Ayağının altındaki sembol topraklamadır. Yine 1K direnç altında da aynı sembolü görebilirsiniz.
Bu devreye 9 volt gerilim verdigimizde devre gerçeklesmiyor yardimci olabilir misiniz
Devre çalışıyor. Bağlantılarınızı kontrol edin.
